Паяные пластинчатые теплообменники

Передать тепло между двумя потоками можно без смешивания их содержимого. Именно эту задачу решают Паянные пластинчатые теплообменники. Внутри аппарата среды движутся по отдельным каналам, а энергия проходит через разделяющие их металлические пластины. Такая конструкция позволяет получить большую поверхность теплообмена в компактном корпусе.

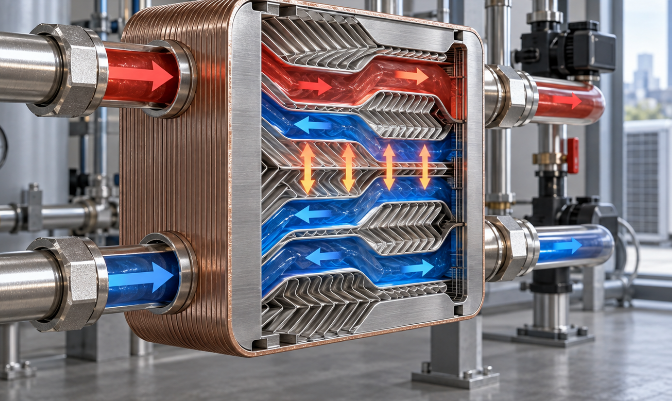

Как устроен теплообменник

Основу аппарата составляет пакет тонких гофрированных пластин. В распространенных исполнениях их изготавливают из нержавеющей стали и соединяют медным припоем. Пайка скрепляет пластины и герметизирует каналы без межпластинчатых уплотнительных прокладок. Рельеф поверхности усиливает перемешивание потока внутри каждого канала и помогает эффективнее передавать тепло.

Где применяют паяные аппараты

Оборудование используют в системах отопления, горячего водоснабжения, кондиционирования и охлаждения. В тепловых насосах подходящие модели могут работать как испарители или конденсаторы. Поэтому одинаковое название категории не означает одинаковое назначение: аппарат для нагрева воды нельзя автоматически считать заменой теплообменнику холодильной установки.

Почему недостаточно знать мощность

Тепловая производительность зависит от условий работы. Чтобы подобрать аппарат, инженеру нужны температуры на входе и выходе обоих контуров, расходы сред и требуемая тепловая нагрузка. Поэтому значение в киловаттах без расчетного режима не позволяет уверенно сравнить две модели. Особенно важно проверить, при каких температурах производитель получил заявленные показатели.

Отдельно учитывают максимальные рабочие давление и температуру, а также допустимые потери давления. Это разные параметры: допустимое давление связано с прочностью конструкции, а потери давления характеризуют сопротивление прохождению потока. Подходящий аппарат должен соответствовать не одному показателю, а всей совокупности требований системы.

Материал пластин и припоя

Надписи «нержавеющая сталь» недостаточно для оценки совместимости. Рабочая среда контактирует также с припоем, поэтому его состав тоже имеет значение. Для условий, в которых присутствие меди нежелательно, существуют специальные исполнения без медного припоя. Выбирать их следует по подтвержденной совместимости с конкретной жидкостью и температурным режимом, а не по общему обещанию стойкости к коррозии.

Чем конструкция отличается от разборной

Пластины паяного аппарата соединены в единый блок. Такая конструкция не рассчитана на разборку для очистки каждой поверхности или добавление пластин. Это важно учитывать заранее, если предполагается изменение производственного процесса или увеличение нагрузки. Компактность здесь сочетается с ограниченными возможностями изменения самого пакета.

Нужно ли обслуживание

Отсутствие сменных прокладок не означает, что теплообменник никогда не нуждается в очистке. Для паяных моделей применяется безразборная промывка, если она предусмотрена документацией. Ее способ и средства должны соответствовать материалам аппарата. Работы поручают специалистам, а необходимость обслуживания оценивают с учетом условий эксплуатации и состояния оборудования.

Что уточнить перед заказом

Попросите предоставить не только название модели, но и расчет для вашей задачи. В нем должны быть понятны рабочие среды, температуры, расходы, тепловая нагрузка и потери давления. Отдельно обсудите обслуживание и порядок действий при изменении режима системы. Такой подход помогает сравнивать предложения по одинаковым исходным данным, а не по привлекательной цифре мощности.

Главный ориентир при выборе — соответствие реальным условиям. Сначала формулируют задачу и собирают исходные данные, затем определяют конструкцию и материалы. Только после этого имеет смысл сравнивать стоимость подходящих аппаратов.
